In questi giorni ho completato dei test per l'Autocostruzione di un ponte D-Star VHF utilizzando Alix3d3 con sistema operativo Windows XP SP3, scheda audio USB con chip cm108 e radio Motorola McMicro VHF a banda stretta, ed infine il software D-Star Repeater e Dextra Gateway sviluppato da Jonathan G4KLX.

Il mio interesse era rivolto a testare un Hardware alternativo all'utilizzo della scheda Node Adapter di Satoshi. Ho utilizzato una compact Flash da 8 Gb (quelle da 4 non bastano, al massimo si riesce ad aggiornare SP1). Ho fatto tutti gli aggiornamenti rifiutando quelli di Internet Explorer e di Windows Media Player non necessari per il funzionamento del sistema. La scheda audio usb con chip cm108 viene riconosciuta automaticamente senza installare alcun driver. Ne ho testato la qualità utilizzando un software (Scope132) che emula sulla stessa Alix un oscilloscopio e un generatore di segnali utilizzando la scheda audio stessa.

Posso affermare che mentre in ingresso la qualità della cm108 è equiparabile a quella integrata nell'Alix, in uscita la scheda audio della cm108 è decisamente migliore con ottima risposta alle frequenze più basse. Se poi aggiungiamo che dal chip cm108 attraverso il pin 48 e il pin 13 è possibile rispettivamente prelevare il segnale di squelch e dare il segnale per il PTT, direi che è una soluzione veramente ottima.

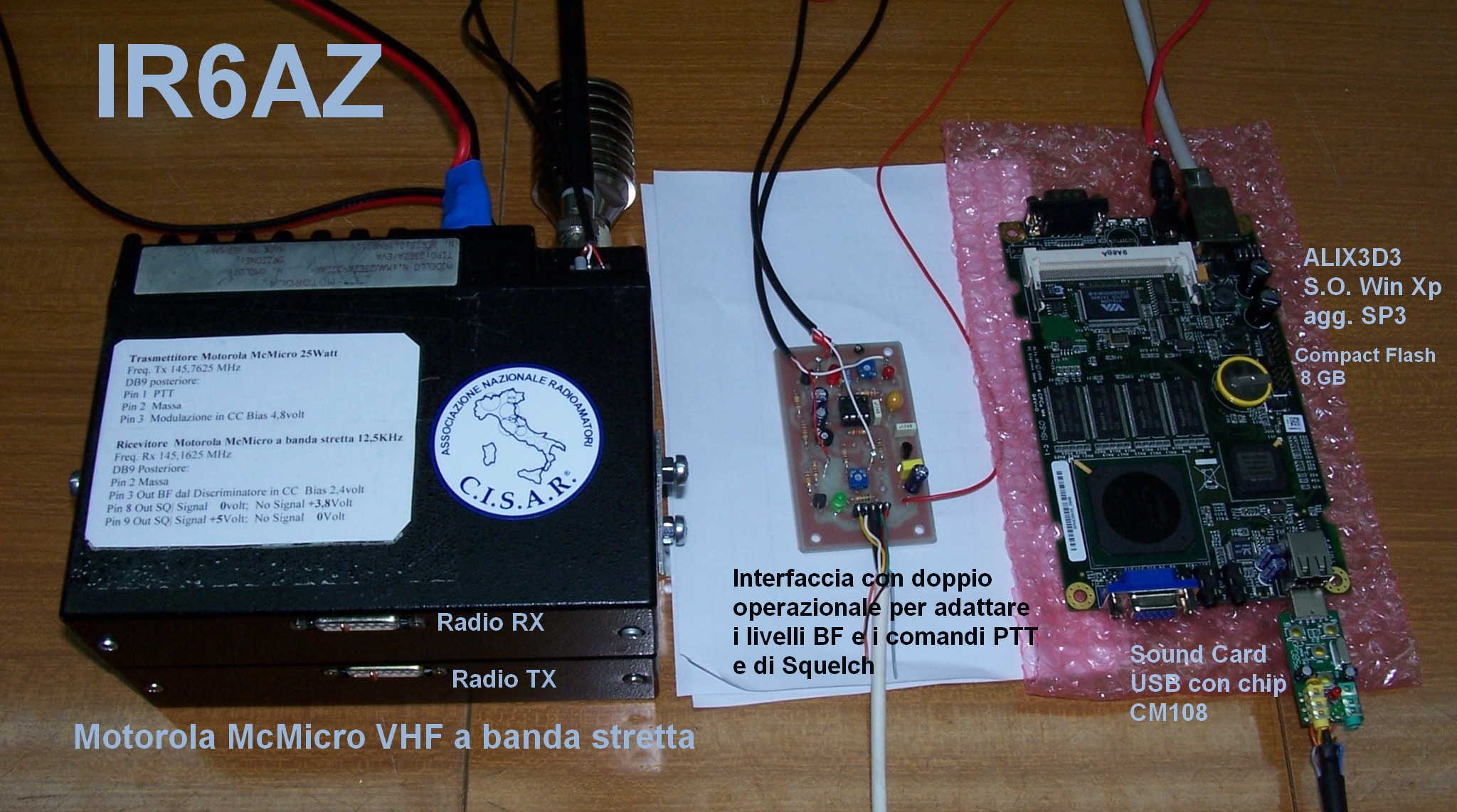

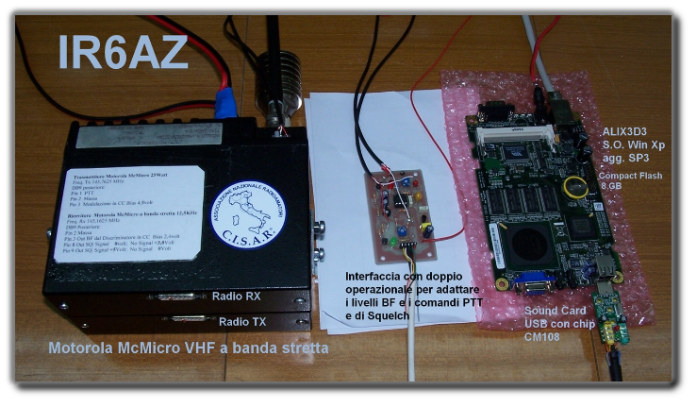

Ho costruito una scheda adattatrice per interfacciare le 2 radio con la cm108 con le seguenti caratteristiche:
Prelievo del segnale Rx direttamente dal discriminatore della radio amplificando leggermente il segnale con un operazionale. Accoppiamento in continua tra uscita del cm108 e il Vco del Tx motorola amplificando con un operazionale il segnale e traslando il Bias del cm108 di 2,25 volt a 4,8 volt necessario per il motorola Mc Micro.
Utilizzo di 2 transistor NPN che fungono da interfaccia per il PTT e per il COS (squelch).

Dopo i settaggi del software e la regolazione dei livelli BF con l'aiuto sia di un oscilloscopio analogico esterno che del Soft Scope132 il tutto funziona bene senza problemi evidenti. Naturalmente il test definitivo si farà dopo aver installato il ponte e dopo settimane di funzionamento. Molto interessante sarà provare la capacità di discriminare bene i segnali deboli tra una scheda Satoshi e una Cm108.
Sono molto soddisfatto della riuscita anche se io, come molti di voi, preferisco la stabilità di Linux. Come detto quello che mi interessa è che l'Hardware funzioni, poi ci sarà chi è più bravo di me a caricare tutto sotto Linux.

Un ringraziamento va a Plinio IK6TTE e a Raffaello IZ0QWM.

'73 Lorenzo iw6ocm

Vai alla pagina tecnica di IR6AZ

Nota: il ponte non è più attivo. E' stata una utile sperimentazione che allo stato attuale è da ritenersi obsoleta.
